BMP180 je digitální barometrický senzor, který měří:
- atmosférický tlak
- teplotu
- nadmořskou výšku (výpočtem z tlaku)
Funguje přes I2C a je vhodný pro jednoduché projekty jako meteostanice nebo výškoměry.
Hlavní vlastnosti (přepsáno z tabulek)
- rozsah tlaku: cca 300 až 1100 hPa
- teplotní rozsah: −40 až +85 °C
- přesnost tlaku: až kolem 0.02 hPa
- rozlišení: cca 0.01 hPa
- komunikace: pouze I2C
- napájení: 1.8–3.6 V (moduly často podporují i 5 V)
- velmi nízká spotřeba (~µA režim)
Pinout (převedeno do seznamu)
BMP180 má obvykle 4 piny:
- VIN → napájení (3.3 V nebo 5 V podle modulu)
- GND → zem
- SDA → datová linka (I2C)
- SCL → hodinová linka (I2C)

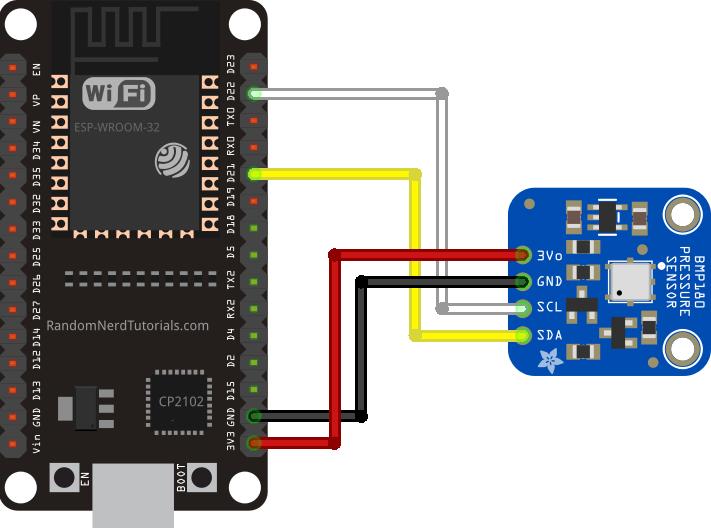

Zapojení k ESP32
Použij I2C:
- SDA → GPIO 21
- SCL → GPIO 22
- VCC → 3.3 V
- GND → GND
Co potřebuješ
- ESP32
- BMP180 modul
- propojovací vodiče
- Arduino IDE

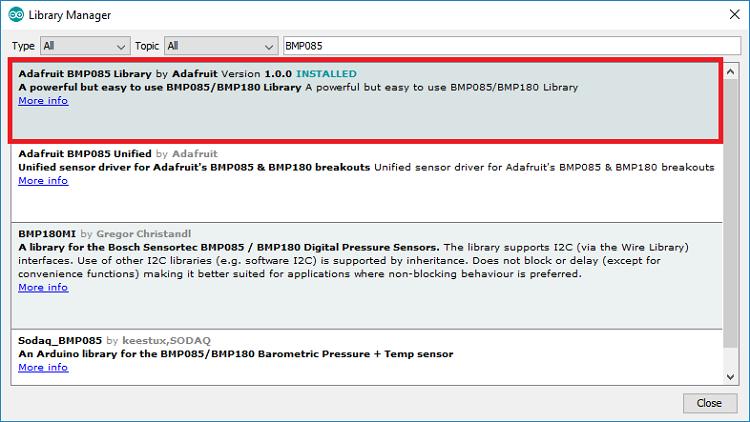

Instalace knihovny
Použij:
- Adafruit BMP085 Library (funguje i pro BMP180)
Postup:
- Arduino IDE → Library Manager
- vyhledej „BMP085“
Základní měření (teplota, tlak, výška)
Kompletní kód
bmp180.cpp
1#include <Wire.h>
2#include <Adafruit_BMP085.h>
3
4Adafruit_BMP085 bmp;
5
6void setup() {
7 Serial.begin(9600);
8
9 if (!bmp.begin()) {
10 Serial.println("BMP180 nenalezen!");
11 while (1) {}
12 }
13}
14
15void loop() {
16 Serial.print("Teplota = ");
17 Serial.print(bmp.readTemperature());
18 Serial.println(" *C");
19
20 Serial.print("Tlak = ");
21 Serial.print(bmp.readPressure());
22 Serial.println(" Pa");
23
24 Serial.print("Nadmorska vyska = ");
25 Serial.print(bmp.readAltitude());
26 Serial.println(" m");
27
28 Serial.print("Tlak na hladine more = ");
29 Serial.print(bmp.readSealevelPressure());
30 Serial.println(" Pa");
31
32 Serial.print("Presnejsi vyska = ");
33 Serial.print(bmp.readAltitude(102000));
34 Serial.println(" m");
35
36 Serial.println();
37 delay(500);
38}Jak to funguje
bmp.readTemperature()→ vrací teplotubmp.readPressure()→ vrací tlak v Pabmp.readAltitude()→ výška při standardním tlakubmp.readSealevelPressure()→ přepočet tlaku na hladinu mořebmp.readAltitude(…)→ přesnější výška podle aktuálního tlaku
Výška je odhad – závisí na aktuálním počasí.
Jak se počítá výška
Senzor neobsahuje GPS – výška se odvozuje:
- nižší tlak = vyšší nadmořská výška
- vyšší tlak = nižší nadmořská výška
Pro přesnost:
- nastav aktuální tlak na hladině moře
- jinak bude výpočet zkreslený
Použití v praxi
BMP180 se hodí pro:
- meteostanice
- výškoměry (např. drony)
- IoT projekty
- měření změn tlaku
Shrnutí
BMP180 je jednoduchý a levný senzor:
- měří tlak a teplotu
- umožňuje výpočet nadmořské výšky
- komunikuje přes I2C
